Vlastnosti
Katalogový list
Parametry
Typ stožáru je doplněn označením, podle dékly vyložení, písmenem A, B, C nebo D.
| Typ | V [m] | H [m] | Hc [m] | E [m] | D1 [mm] | D2 [mm] | D3 [mm] | Vrcholový tah [N] |
|---|---|---|---|---|---|---|---|---|
| STP 6 - A | 1,50 | 6,00 | 7,20 | 1,20 | 133 | 89 | 76 | 350 |
| STP 6 - B | 2,50 | 6,00 | 7,20 | 1,20 | 133 | 108 | 89 | 440 |
| STP 6 - C | 4,00 | 6,00 | 7,50 | 1,50 | 159 | 133 | 114 | 520 |
| STP 6 - D | 5,00 | 6,00 | 7,50 | 1,50 | 168 | 133 | 114 | 560 |
Výložník rovný UD 1 / A, B, C, D
Označením A, B, C nebo D stožáru a příslušného výložníku je sestava zkompletována.
| Typ | V [mm] | Hmotnost [kg] | Plocha [m²] |
|---|---|---|---|
| UD 1 - 500/A | 500 | 6 | 0,20 |
| UD 1 - 1000/A | 1000 | 8 | 0,30 |
| UD 1 - 1500/A | 1500 | 11 | 0,40 |
| UD 1 - 2000/B | 2000 | 13 | 0,50 |
| UD 1 - 2500/B | 2500 | 16 | 0,60 |
| UD 1- 3000/C | 3000 | 19 | 0,70 |
| UD 1 - 3500/C | 3500 | 22 | 0,80 |
| UD 1 - 4000/C | 4000 | 27 | 0,90 |
| UD 1 - 4500/D | 4500 | 34 | 1,00 |
| UD 1 - 5000/D | 5000 | 41 | 1,10 |
Popis

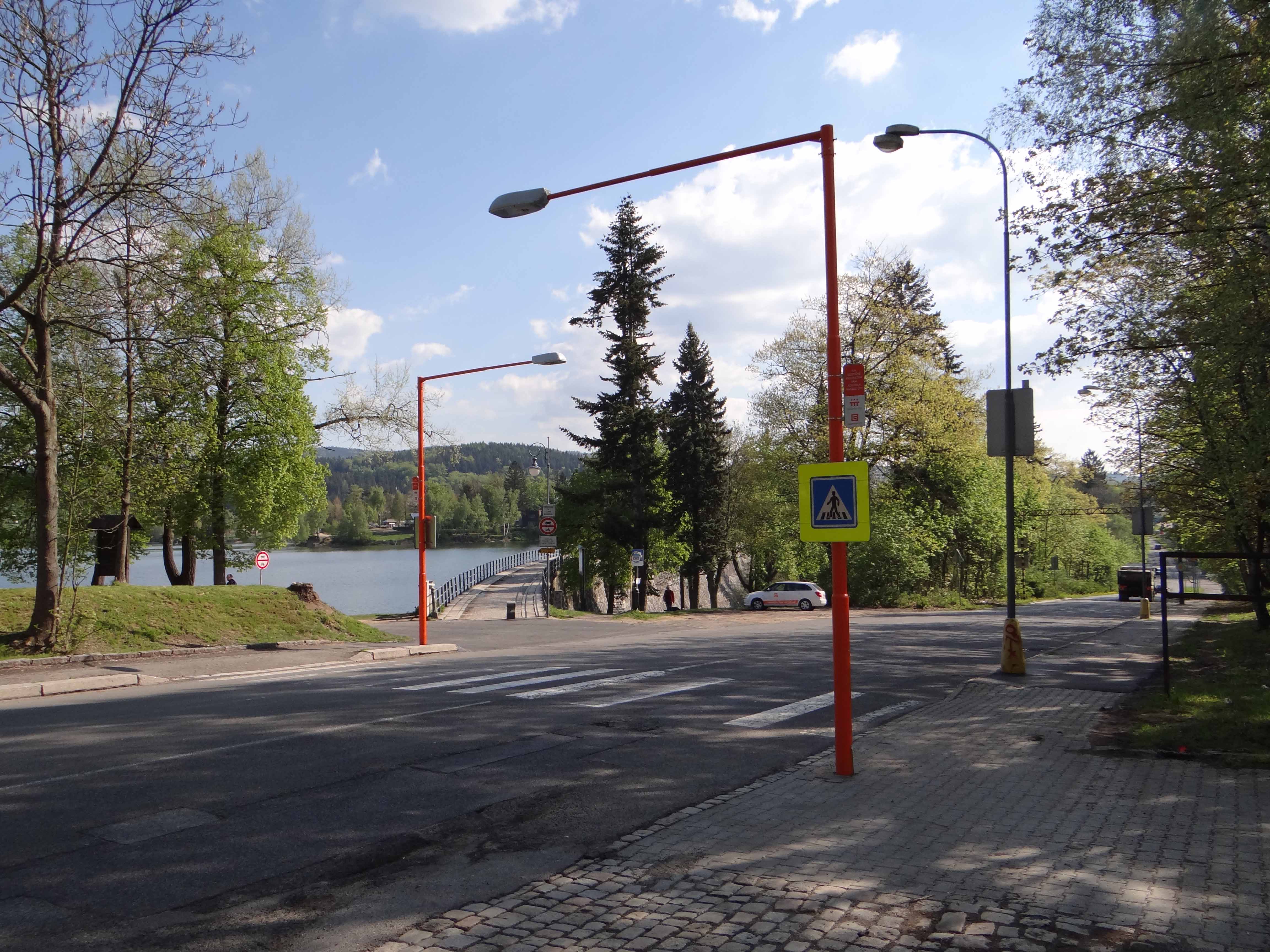

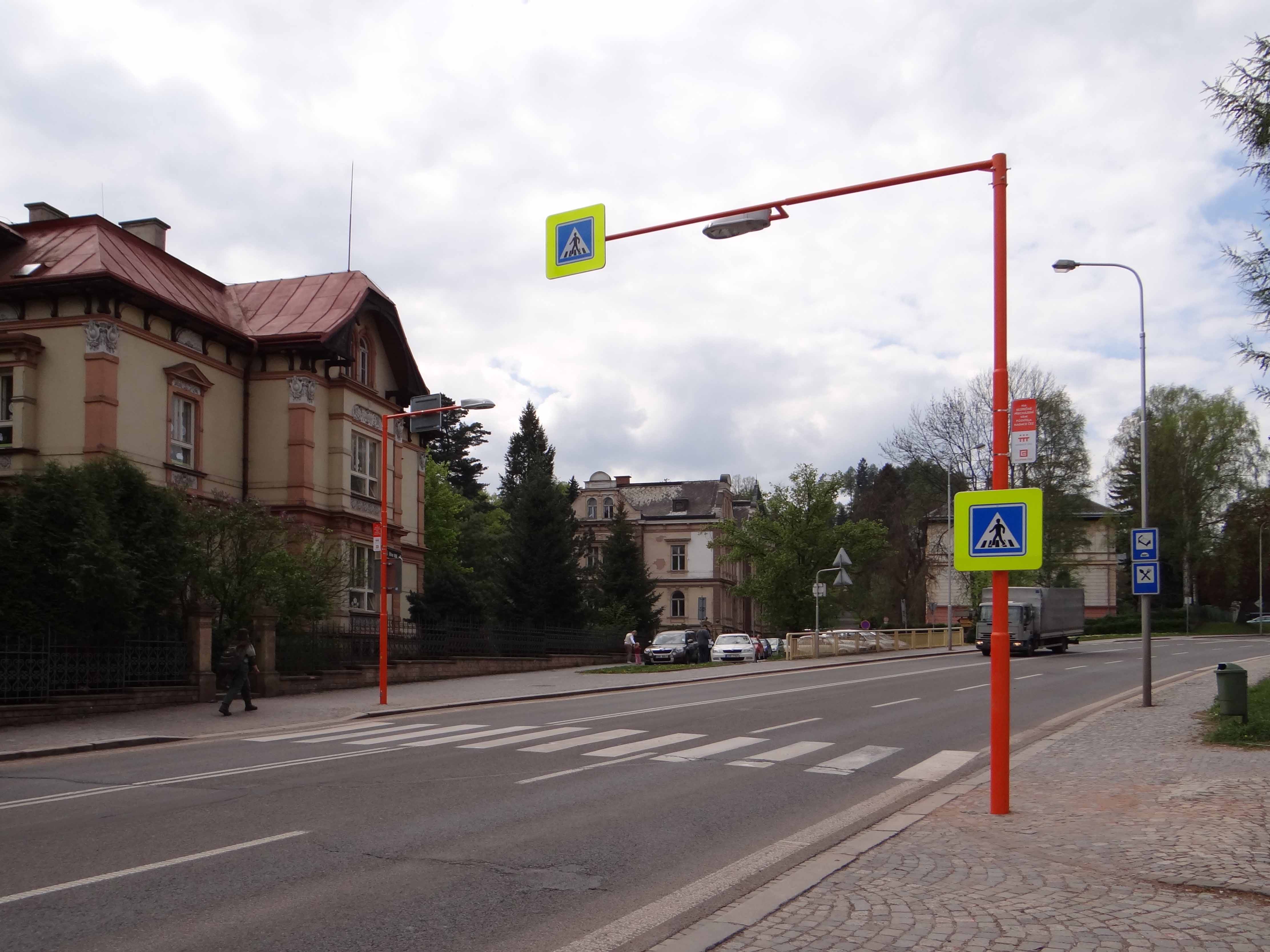

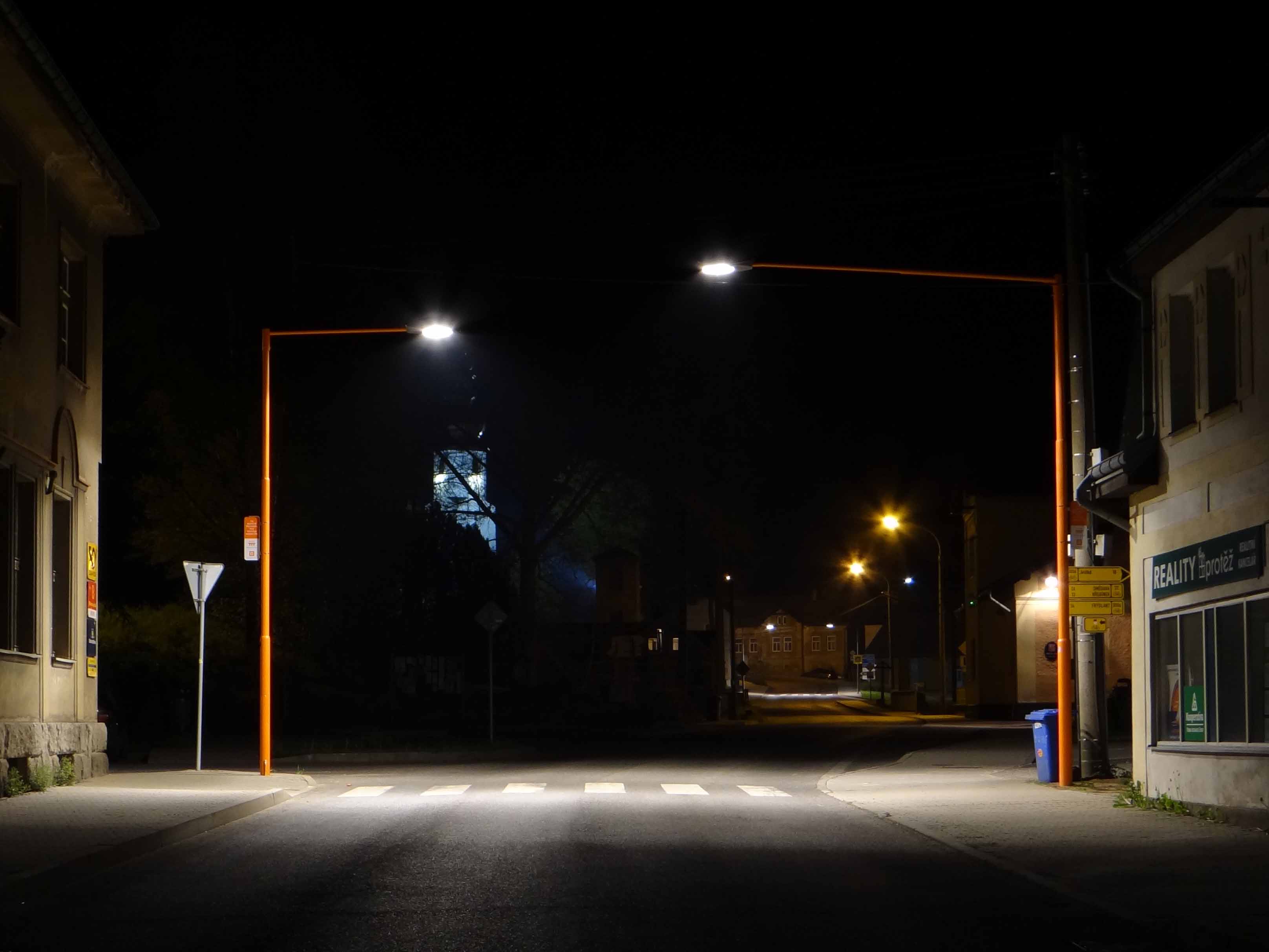

Stožár "STP" je vhodný pro osazení výložníky typu:
- UD 1/A, B,C, D | délky vyložení 0,5 ÷ 5,0 m
Podívejte se, jaké jsou ještě možnosti povrchové úpravy produktů.
