Parametry
| Typ | H [m] | Hc [m] | E [m] | D1 [mm] | D2 [mm] | D3 [mm] | Vrcholový tah [N] |
|---|---|---|---|---|---|---|---|
| K 3 | 3,00 | 3,60 | 0,60 | 133 | 89 | 60 | 400 |
| K 3,5 | 3,50 | 4,10 | 0,60 | 133 | 89 | 60 | 400 |
| K 4 | 4,00 | 4,80 | 0,80 | 133 | 89 | 60 | 390 |
| K 4,5 | 4,50 | 5,30 | 0,80 | 133 | 89 | 60 | 350 |
| K 5 | 5,00 | 5,80 | 0,80 | 133 | 89 | 60 | 315 |
| K 5,5 | 5,50 | 6,30 | 0,80 | 133 | 89 | 60 | 300 |
| K 6 | 6,00 | 6,80 | 0,80 | 133 | 89 | 60 | 235 |
| K 7 | 7,00 | 8,00 | 1,00 | 133 | 89 | 60 | 215 |
| K 8 | 8,00 | 9,00 | 1,00 | 133 | 89 | 60 | 208 |
| K 9 | 9,00 | 10,20 | 1,20 | 133 | 89 | 60 | 180 |
| K 10 | 10,00 | 11,50 | 1,50 | 133 | 89 | 60 | 155 |
Popis

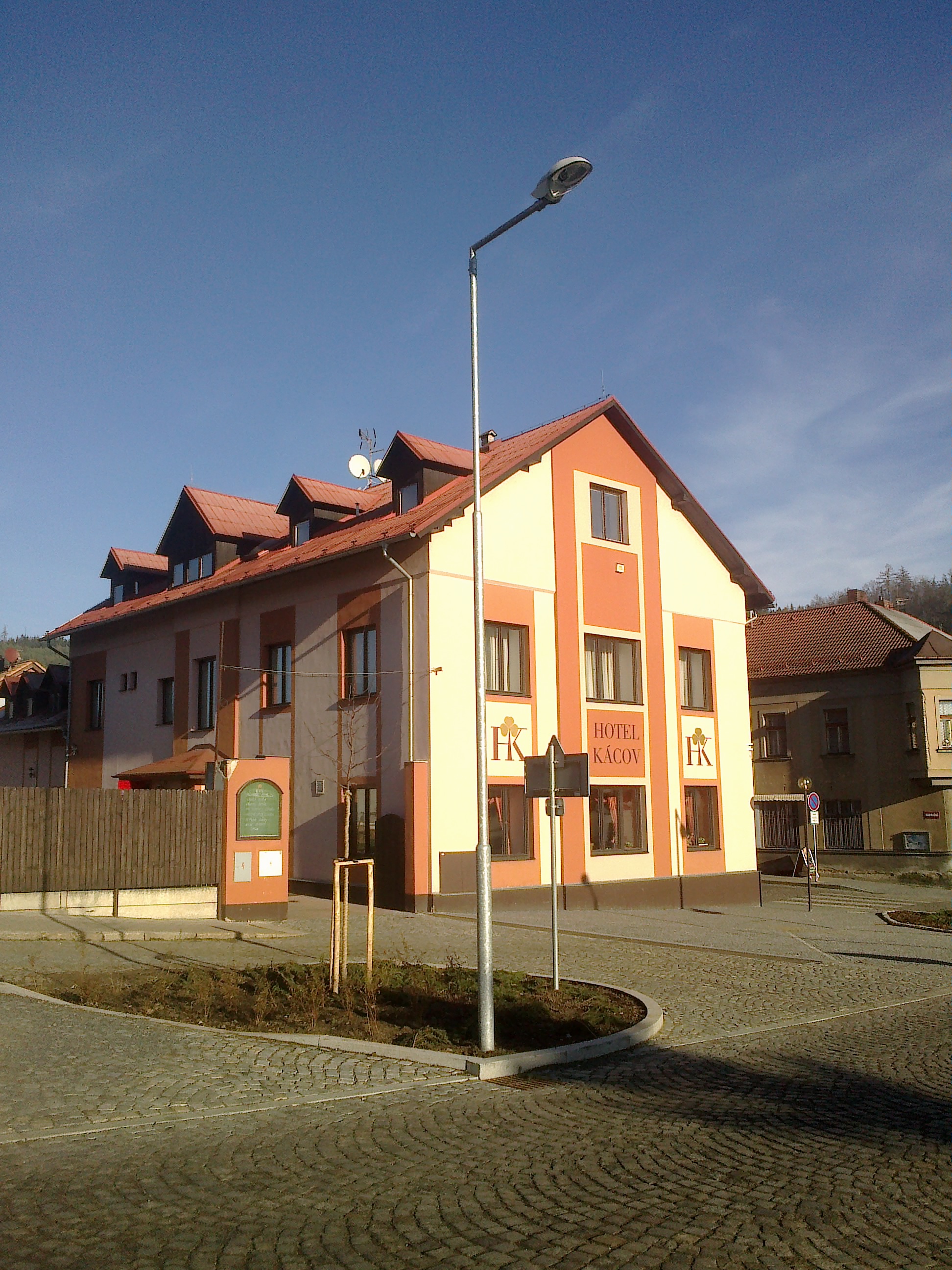

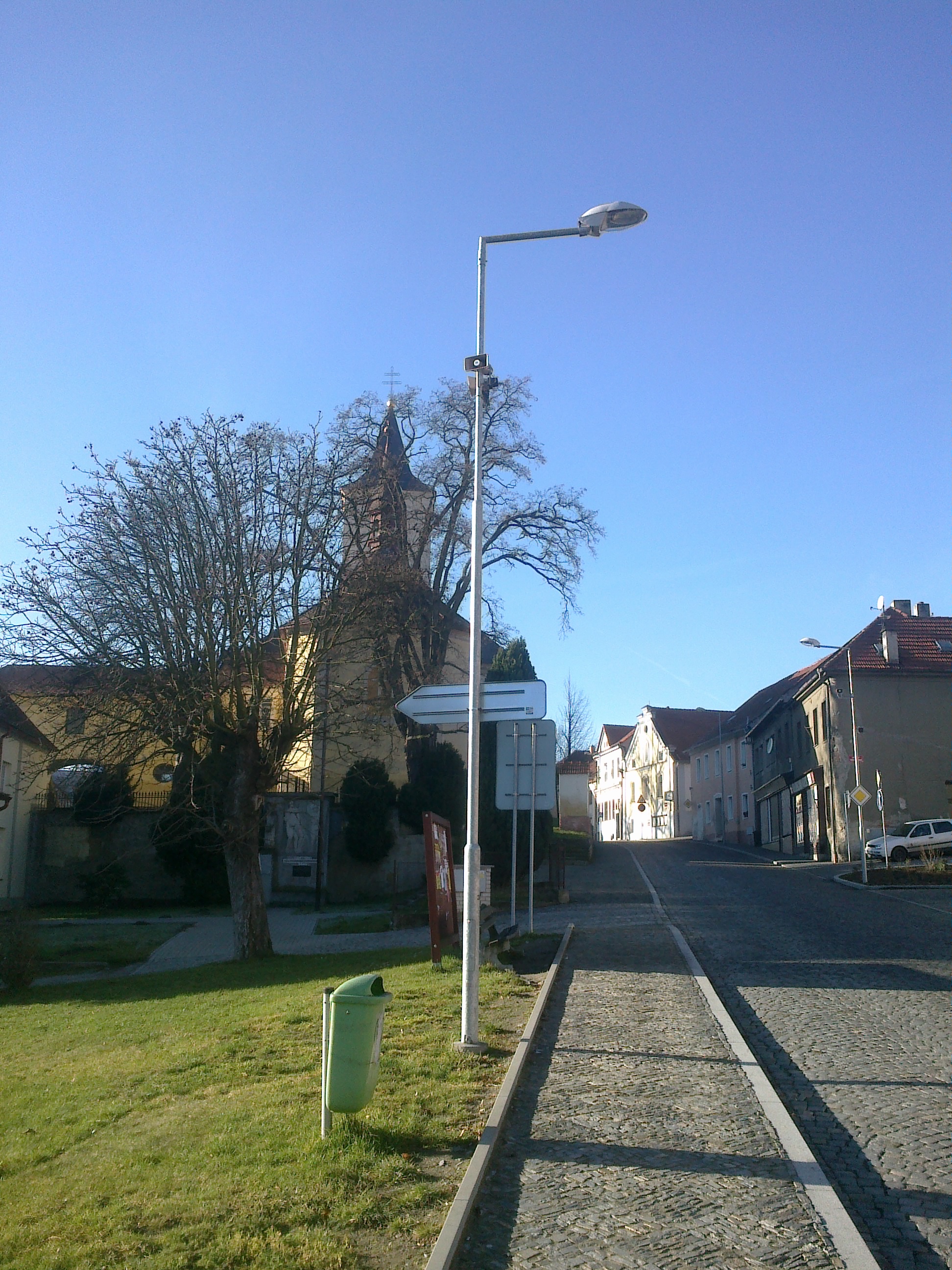

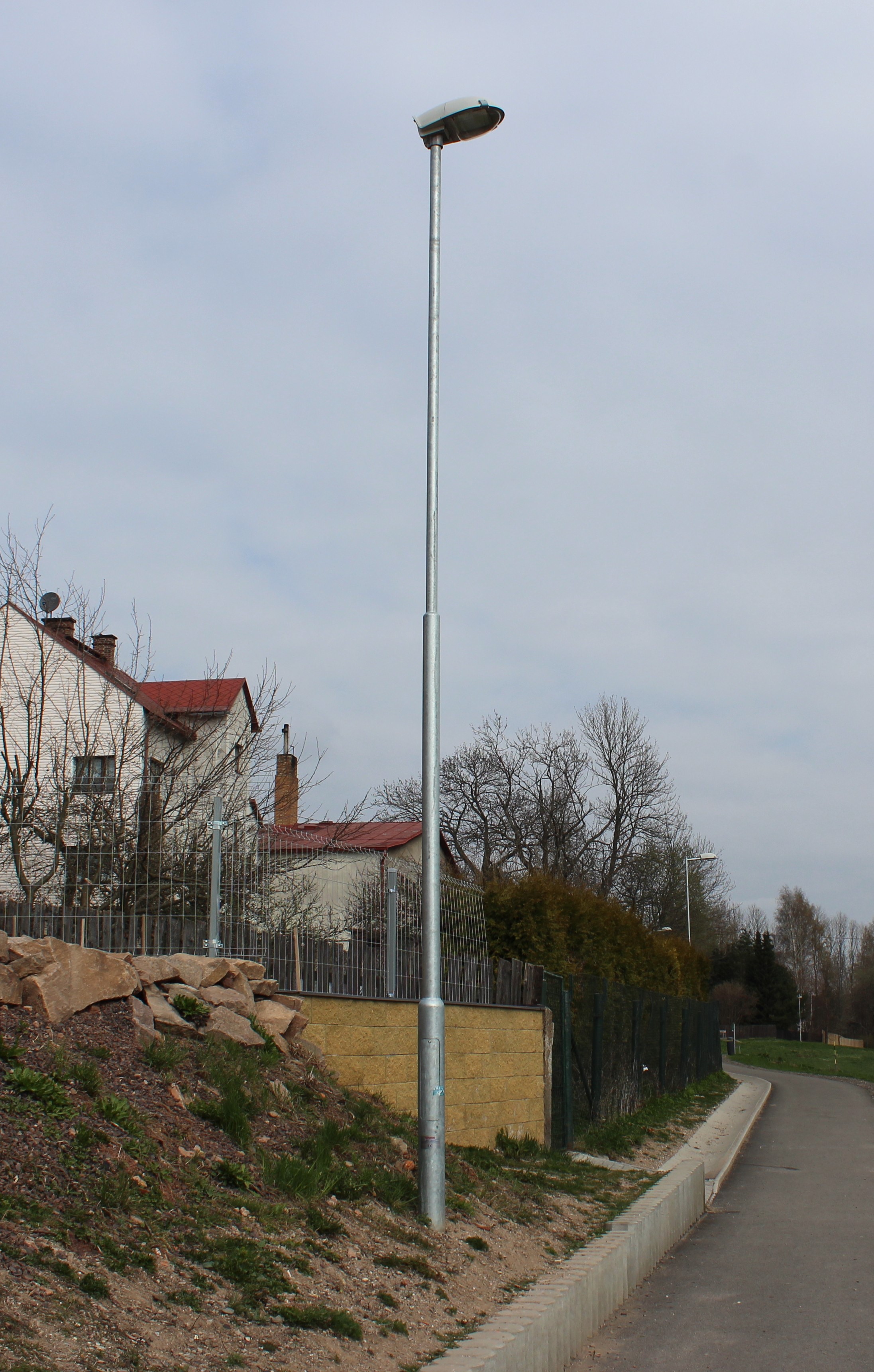

Stožár "K" je vhodný pro osazení výložníky typu:
- SK, SV, UD na průměr dříku 60 mm, s vyložením do 1000 mm
Počet ramen výložníku a jejich délka závisí na výšce stožáru a jeho celkovém zatížení.
